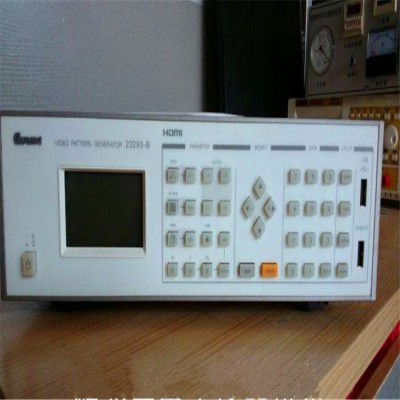

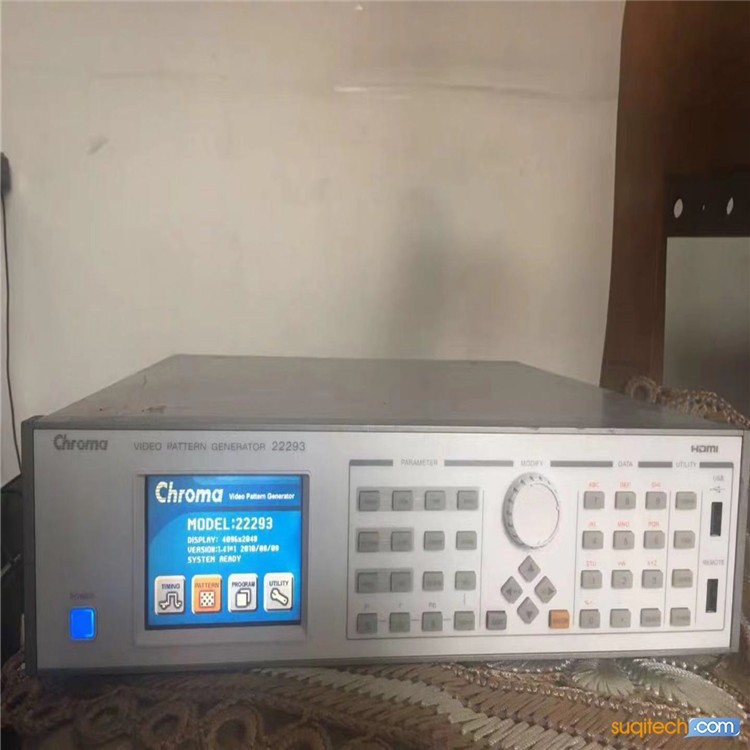

Chroma 22293 可编程视频信号图形产生器
Chroma 22293 可编程视频信号图形产生器提供全方位的多媒体视讯测试解决方案于现今及未来高频数位及类比信号的显示器产业，如 : LCD Monitor / LCD TV / PDP /Projector。
应视讯产业发展，大型化、高清化趋势，Chroma 22293搭有高速的讯号传输特性以人性化的操作介面提供完整数位及类比的讯号标准并支援业界z新的影音传输介面 HDMI V1.3，提供更高速的频宽及色深。
HDMI (High Definition Multimedia Interface)是z新一代数位讯号标准界面。透过单一缆线就能同步整合影音讯号，确保影像与声音在传输过程不受任何干扰。其简化的布线和高速传输能力的优势已成为可以提供各式音频与视频源之间的介面，如:机上盒、DVD放影机、 A/V接收器、扩大器以及各视讯监视器。
本产品同时可提供类比/数位/TV的信号 :在类比讯号RGB输出方面，其点频率达250MHz，符合RS-343A信号标准,并支援Y,Pb,Pr/Y,Cb,Cr/Y,R-Y,B-Y。同时可选择3阶输出的同步信号，以符合HDTV测试应用。数位信号为输出，其点频率为25~330MHz，且测试画面解析度可支援超过UXGA。
在TV 输出规格方面， 22293影像及色度信号符合NTSC、PAL、SECAM规范，输出信号含CVBS复合式信号，BNC及Y/C (Luminance/Chrominance) 影像/色度分离信号及S-Video/SCART输出接头。并可支援特殊电视的功能测试，如隐藏式字幕(Closed Caption) 、频道锁码 (V-Chip)和电传文讯 (Teletext)。
本产品以嵌入式架构为设计基础，使用Power PC 并搭载高速/高密度FPGA作为绘图引擎，提供更高效能的系统控制，可有效节省测试时间。
在操作方面，Chroma 22293采3.5吋超大显示荧幕，并采图形式操作界面，方便使用者可透过面板的Icon直接编辑各式不同的时序参数及图像，其完整、快速、易于明了的使用介面，可有效提升测试效率。或透过 USB介面使用VPG MASTER控制软体于PC上以自动执行或手动控制方式放映于显示器上测试。
随着新一代的显示器市场蓬勃发展、竞争激烈，厂商对品质的议题已越来越重视，在品质及成本兼顾的考量下，Chroma 22293建构z完整的多媒体测试介面，涵盖所有标准讯号输出，并符合业界视讯测量所有需要，提供使用者于设计、生产、检验上z佳的解决方案。
